cad标注引线怎么设置

文章插图
品牌型号：联想 E97
系统：Windows 10
软件版本:AutoCAD2020
图文步骤：

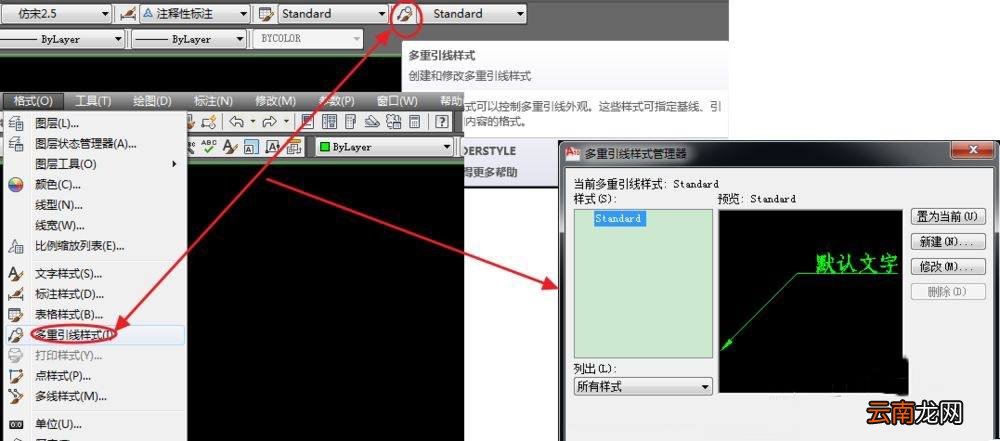

1、单击工具栏上的"引导样式管理"图标。或单击"格式化"选择"多引线样式"进入管理界面。

文章插图

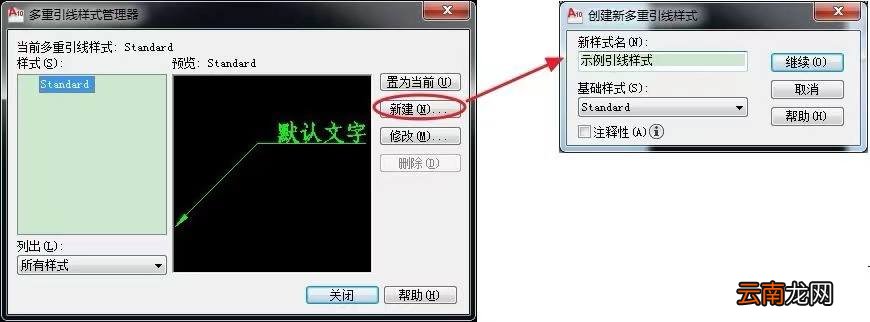

2、单击"新建"按钮，在弹出的对话框窗口中输入新样式的名称，然后单击"继续" 。

文章插图

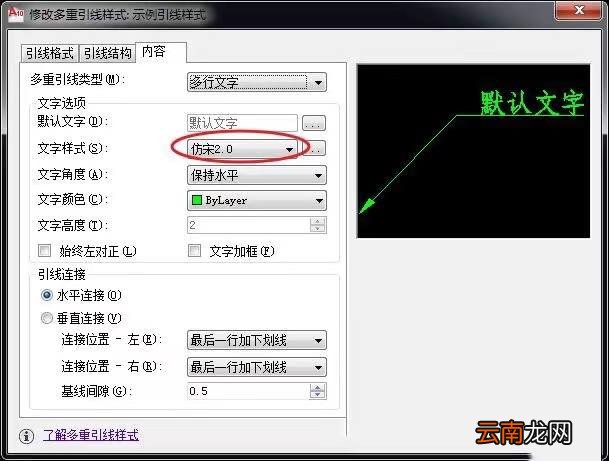

3、进入引导样式修改界面。"内容"选项卡通常设置"文本样式"属性，并选择已设置的文本样式。

文章插图

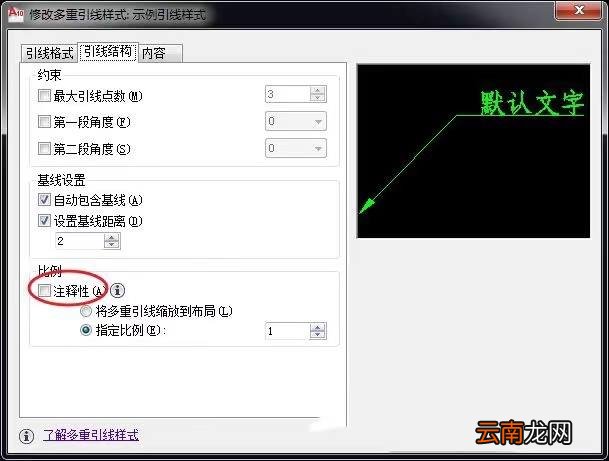

4、"主要结构"标签页主要是"注释"检查，需要"注释"是否被选中，其功能和应用与尺寸相似。

文章插图

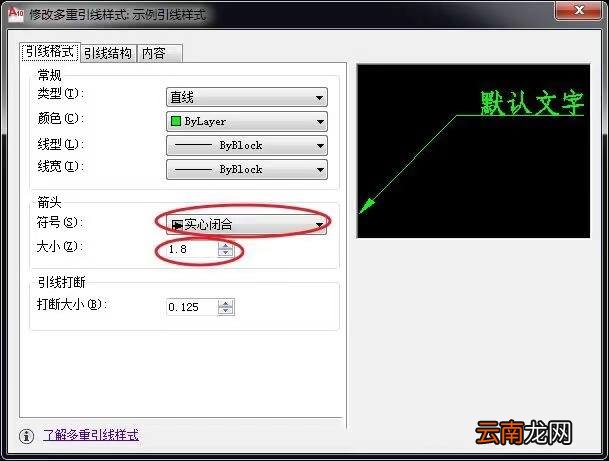

5、在"Lead Format"选项卡中，重点关注设置"箭头"的符号形式及其大小。通常设置"箭头"形式为"闭合实体"，"点"和"无" 。

文章插图

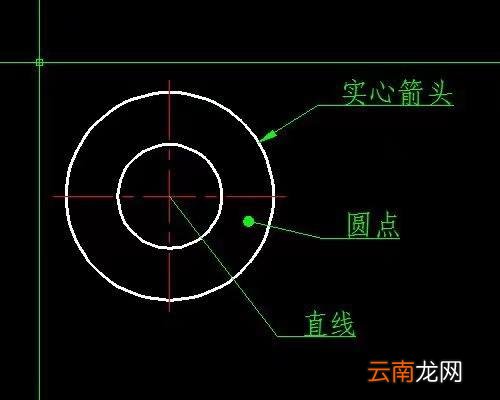

6、"实心闭合"通常用于指向实体的轮廓或角。"点"通常用于指向实体轮廓内部。"无"是一条直线，通常指向另一条线。
【cad标注引线怎么设置】

文章插图
