双绞线绞合的目的是

文章插图
品牌型号：普联（TP-LINK）
系统：EC5e-305B
软件版本:

文章插图

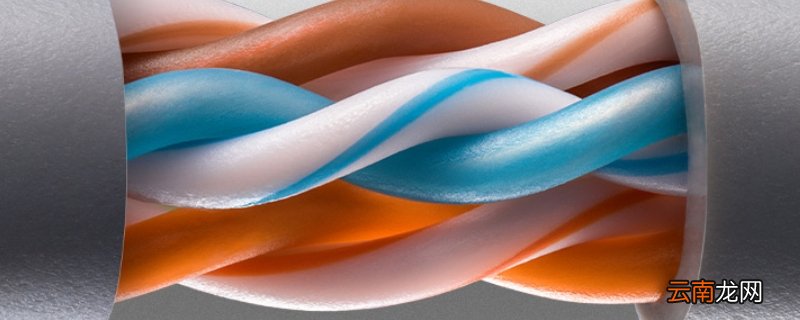

双绞线绞合的目的是减少干扰。双绞线是由两根包着绝缘材料的细铜线按照一定的比率相互缠绕而成的线缆，它是综合布线中最常用的一种传输介质。
双绞线的作用是使外部干扰在两根导线上产生的噪声相同，以便后续的差分电路提取出有用信号，差分电路是一个减法电路，两个输入端同相的信号（共模信号）相互抵消（m-n），反相的信号相当于x-（-y），得到增强。理论上，在双绞线及差分电路中m=n，x=y，相当于干扰信号被完全消除，有用信号加倍，但在实际运行中是有一定差异的。
【双绞线绞合的目的是】在一个电缆套管里的，不同线对具有不同的扭绞长度，一般地说，扭绞长度在38.1mm～140mm内，按逆时针方向扭绞，相临线对的扭绞长度在12.7mm以内。双绞线一个扭绞周期的长度，叫做节距，节距越小（扭线越密），抗干扰能力越强。
