在PADS中，要对比并更新两个PCB或者ASC文件，操作步骤如下：
1、点击工具栏的TOOLS,在下拉菜单中选择Compare/ECO…,如下图

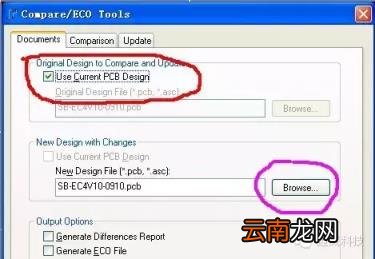

2、在弹出的窗口中点击Documents选项卡，选中Use Current PCB Design,再选择你要对比的PCB或者ASC文件；如下图

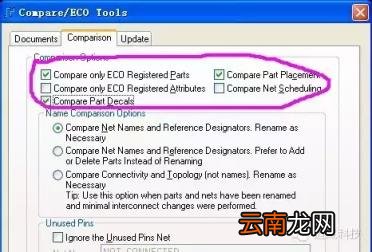

【asc文件怎么生成 后缀asc文件打开方式】3、再点击Comparison选项卡,按如下图选中这些选项：

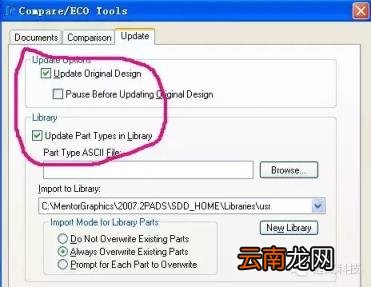

4、点击ｕｐｄａｔｅ选项卡,按如下图选中ｕｐｄａｔｅ Original Design选项，选择要更新的元件封装来自哪里，这里选择来自元件库：



5、点击RUN，再一路点击“是”，或者“OK”确认即可，请看本例结果，ASC文件比PCB文件增加了一个电容：



至此，完成了test.PCB与test.ASC对比并更新的过程，此时，两个文件网表一致，但test.PCB的所有走线保留了原来的不变 。
